Drukknopkast RVS
Drukknopkast
ViFa Enclosures roestvrij staal drukknopkasten zijn geschikt voor gebruik in de volgende industrieën: voedingsmiddelen, farmaceutica, petrochemie en marine.
Deze serie omvat een brede range aan laagspanningskasten die naar specificaties van de klant kunnen worden bewerkt en voorzien van accessoires.

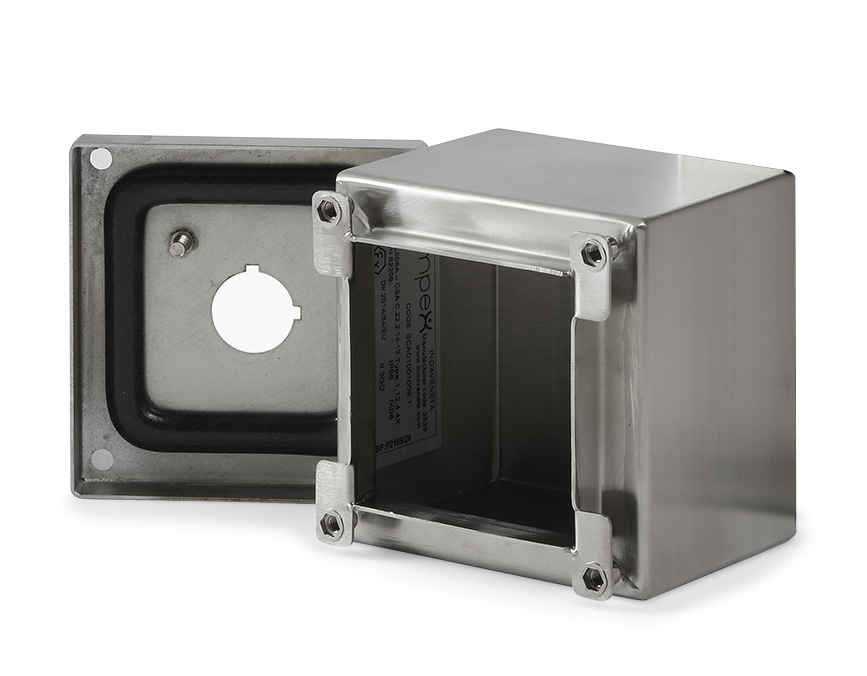

VOORGEBOORDE DEKSEL: drukknopkast met standaard voorgeboorde gaten dia. 22,5 mm.
Technische eigenschappen
| Classificatie | EN62208: IP66 IK08 UL508A – CSA C22.2 No. 14-13 NEMA Type 1,12,4,4X |
|---|---|
| Materiaal | Roestvrij staal: AISI 304 / WNr. 1.4301. |
| Op verzoek | AISI 316 / WNr. 1.4404. |
| Afwerking | Scotch-Brite. Dikte 1.2 mm. |
| Body | Single-body constructie, gekant en gelast. M5 blinde draadbus op de body t.b.v. muurbevestiging. |
| Deur | Polyurethaan afdichting (temp. bereik -40°C +90°C). Kruiskopdekselschroef (andere dekselschroeven leverbaar op verzoek). |
| Voorgeboorde deksel | Gat diameter 22.5mm met nokjes. Hartafstand gaten 50mm. |
| Inbegrepen | Aardingsset en kartonnen verpakking. |
| Maatwerk | Bewerkt volgens klant tekening. |
| Accessoires | Muurbeugels Montageplaat. Steun voor DIN-rails. Schroeven. |
| DRUKKNOPKAST | ARTIKEL | GEWICHT | CLASSIFICATIE | ||||
|---|---|---|---|---|---|---|---|
| mm | mm | mm | EN60529- EN62262 | UL50E / CSA C22.2 |
|||
| H | B | D | kg | EN62208 | UL/CSA | ||
| 1 | 100 | 100 | 90 | ITSCA01001009.1 | 1.1 | IP66 – IK08 | 1,12,4,4X |
| 2 | 150 | 100 | 90 | ITSCA01001509.2 | 1.3 | IP66 – IK08 | 1,12,4,4X |
| 3 | 200 | 100 | 90 | ITSCA01002009.3 | 1.5 | IP66 – IK08 | 1,12,4,4X |
| 4 | 300 | 100 | 90 | ITSCA01003009.3 | 1.9 | IP66 – IK08 | 1,12,4,4X |
| 5 | 150 | 150 | 90 | ITSCA01501509.4 | 1.5 | IP66 – IK08 | 1,12,4,4X |
| 6 | 200 | 150 | 90 | ITSCA01502002.6 | 1.8 | IP66 – IK08 | 1,12,4,4X |
| 7 | 300 | 150 | 90 | ITSCA01503009.8 | 2.3 | IP66 – IK08 | 1,12,4,4X |
| 8 | 200 | 200 | 90 | ITSCA02002009.9 | 2.1 | IP66 – IK08 | 1,12,4,4X |
Technische tekening
